产品详情
应用
V8BF系列蝶阀及其NOM…-E电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中，可以实现调节量或开关量控制。执行器调节型产品可接受多种控制信号，如4-20mA，1~5V或2~10V（可现场设定）
特点
●口径DN50-DN600
●无靠背阀座：密封可靠，扭力小，使用寿命长久
●开关控制或模拟量控制
●可以手动操作
●位置自锁，3D位置指示
●加热器预防冷凝
●IP67防护等级
技术参数
阀体
口径:DN50-DN600
公称压力：PN16
介质：冷/热水
介质温度：-10゜C--120゜C
阀体材质：GGG40(DN50-150为GG25)
阀板：尼龙涂层GGG40
阀杆：SS410(DN50-300,DN450/DN500)
SS410 class 3(DN350/DN400/DN600)
阀座:EPDM
管道连接：ISO7005-2
密封压力：<=DN400 1.76mPa,
DN450-600,1.1mPa
执行器（NOM…-E）
电源：220Vac,+/-10%,50/60Hz
运行时间：见执行器信息表
行程：90゜±5゜
控制（调节型）：4~20mA,DC 1~5V或2~10V
反馈（调节型）：4~20mA或DC 2~10V
防护等级：IP67
加热器：见执行器信息表
过载保护：内置过热保护，135±5゜C停机，95±15゜C恢复
霍尼韦尔V8BFW16-050 DN50电动蝶阀阀体（必须与霍尼韦尔电动蝶阀执行器配套使用）
应用
V8BF系列蝶阀及其NOM…-E电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中，可以实现调节量或开关量控制。执行器调节型产品可接受多种控制信号，如4~20mA ,1~5V或2~10V(可现场设定)。
特点
●口径DN50~DN600
●无靠背阀座：密封可靠，扭力小，使用寿命长久
●开关控制或模拟量控制
●可以手动操作
●位置自锁，3D位置指示
●加热器预防冷凝
●IP67防护等级
技术参数
阀体
口径:DN50-DN600
公称压力：PN16
介质：冷/热水
介质温度：-10゜C--120゜C
阀体材质：GGG40(DN50-150为GG25)
阀板：尼龙涂层GGG40
阀杆：SS410(DN50-300,DN450/DN500)
SS410 class 3(DN350/DN400/DN600)
阀座:EPDM
管道连接：ISO7005-2
密封压力：<=DN400 1.76mPa,
DN450-600,1.1mPa
执行器（NOM…-E）
电源：220Vac,+/-10%,50/60Hz
运行时间：见执行器信息表
行程：90゜±5゜
控制（调节型）：4~20mA,DC 1~5V或2~10V
反馈（调节型）：4~20mA或DC 2~10V
防护等级：IP67
加热器：见执行器信息表
过载保护：内置过热保护，135±5゜C停机，95±15゜C恢复
第三面设计
设计符合国际标准ISO 5211连接要求，方便执行器匹配。
阀板
阀板有加强筋（DN50以上），增加蝶板强度；尼龙涂层耐腐蚀。
阀座
无靠背阀座，嵌套式设计，无泄漏点，减少因安装不当引起的扭力增加。
轴承
上轴端增加特殊防止卡死的自润性轴承，避免了普通蝶阀与阀体咬死现象，有效降低扭力。
阀轴
使用无销式连接方式，避免销孔泄漏。
阀轴
下轴端八角设计，蝶板和阀轴可紧密咬合，确保阀门密封。
蝶阀特点：
●DN50以上阀板有加强筋，增加蝶板强度；
●球墨铸铁蝶板为尼龙涂层，耐腐蚀，耐高温，外形美观，有效降低阀板与阀座间的摩擦；
●第三面法兰设计符合国际标准ISO 5211衔接介面要求，方便操作器搭配及高低温延长管使用；
●阀轴使用无销式连接方式，避免销孔泄漏可能；下轴端八角设计，使蝶板与阀轴紧密咬合，有效减少因加工公差而导致的阀门无法完全关闭，确保阀门密封；
●无靠背式阀座，避免阀体与阀座的泄漏点；嵌套式阀座设计，方便组装，并有效避免因安装不当而引起的扭力增加；
●阀座侧面突出于阀体，安装时不需法兰垫片；
●阀轴与阀体之间，上轴端增加自润式轴承，避免一般蝶阀出现的阀轴与阀体“咬死”现象的发生；并有效降低蝶阀扭力；
●阀体结构简单，体积小，安装空间小，扭力小，为节能型产品。

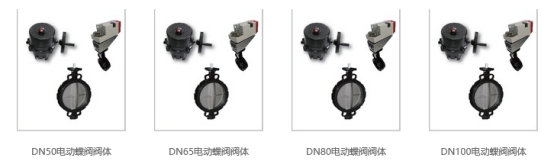

V8BFW16-050规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -050为：阀门口径，这个规格是DN50口径，也就是阀门公称直径为50mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-050……新一代对夹式/PN16/DN50蝶阀，阀板材质：球墨铸铁
V8BFW16-065规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -065为：阀门口径，这个规格是DN65口径，也就是阀门公称直径为65mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-065……新一代对夹式/PN16/DN65蝶阀，阀板材质：球墨铸铁
V8BFW16-080规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -080为：阀门口径，这个规格是DN80口径，也就是阀门公称直径为80mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-080……新一代对夹式/PN16/DN80蝶阀，阀板材质：球墨铸铁
V8BFW16-100规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -100为：阀门口径，这个规格是DN100口径，也就是阀门公称直径为100mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-100……新一代对夹式/PN16/DN100蝶阀，阀板材质：球墨铸铁

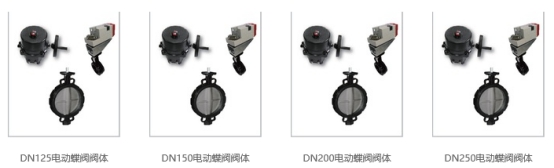

V8BFW16-125规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -125为：阀门口径，这个规格是DN125口径，也就是阀门公称直径为125mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-125……新一代对夹式/PN16/DN125蝶阀，阀板材质：球墨铸铁
V8BFW16-150规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -150为：阀门口径，这个规格是DN150口径，也就是阀门公称直径为150mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-150……新一代对夹式/PN16/DN150蝶阀，阀板材质：球墨铸铁
V8BFW16-200规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -200为：阀门口径，这个规格是DN200口径，也就是阀门公称直径为200mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-200……新一代对夹式/PN16/DN200蝶阀，阀板材质：球墨铸铁
V8BFW16-250规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -250为：阀门口径，这个规格是DN250口径，也就是阀门公称直径为250mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-250……新一代对夹式/PN16/DN250蝶阀，阀板材质：球墨铸铁

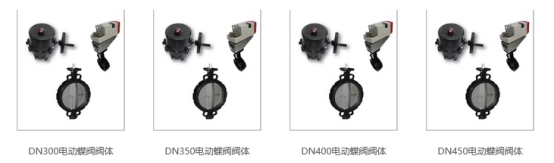

V8BFW16-300规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -300为：阀门口径，这个规格是DN300口径，也就是阀门公称直径为300mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-300……新一代对夹式/PN16/DN300蝶阀，阀板材质：球墨铸铁
V8BFW16-350规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -350为：阀门口径，这个规格是DN350口径，也就是阀门公称直径为350mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-350……新一代对夹式/PN16/DN350蝶阀，阀板材质：球墨铸铁
V8BFW16-400规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -400为：阀门口径，这个规格是DN400口径，也就是阀门公称直径为400mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-400……新一代对夹式/PN16/DN400蝶阀，阀板材质：球墨铸铁
V8BFW16-450规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -450为：阀门口径，这个规格是DN450口径，也就是阀门公称直径为450mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-450……新一代对夹式/PN16/DN450蝶阀，阀板材质：球墨铸铁
V8BFW16-500规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -500为：阀门口径，这个规格是DN500口径，也就是阀门公称直径为500mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-500……新一代对夹式/PN16/DN500蝶阀，阀板材质：球墨铸铁
V8BFW16-600规格型号命名解释
V8为：新一代 BF为蝶阀阀体 W为：连接方式为对夹式 16为：额定压力PN16,也就是16公斤或1.6MPa -600为：阀门口径，这个规格是DN600口径，也就是阀门公称直径为600mm如果后面还有-2代表阀板材质为不锈钢，如果为空白代表阀板材质为球墨铸铁，本规格型号此处为空白即表示阀板材质为球墨铸铁
V8BFW16-600……新一代对夹式/PN16/DN600蝶阀，阀板材质：球墨铸铁
霍尼韦尔V8系列电动蝶阀执行器
执行器（NOM…-E）
电源220Vac,+/-10%,50/60 Hz
行程90°±5°
控制（调节型）4~20mA，DC 1~5V或2~10V
反馈（调节型）4~20mA或DC 2~10V
防护等级IP67
加热器
过载保护内置过热保护，135±5°C停机，95±15°C恢复
NOM-1A-E开关型电动蝶阀执行器，扭矩：35Nm,运行时间@50Hz:11秒，功耗：40VA,防潮加热器功率：8W,手柄操作（手柄需另外配置）；带手柄
说明：
电源线和信号线建议分开，信号线建议采用屏蔽电缆，且长度不大于30m;
调节型执行器的出厂默认输入输出信号均为4~20mA。
蝶阀安装使用注意事项：
●安装后第一次使用或者长时间未使用（无水充满）的管道内壁会附有较多的铁锈，导致阀门扭矩增大，所以使用前将阀门完全打开，将管道完全冲刷后再开始正常使用。
●使用前请确保管道中的介质是中性液体，无腐蚀性溶液。
霍尼韦尔V8系列电动蝶阀执行器
执行器（NOM…-E）
电源220Vac,+/-10%,50/60 Hz
行程90°±5°
控制（调节型）4~20mA，DC 1~5V或2~10V
反馈（调节型）4~20mA或DC 2~10V
防护等级IP67
加热器
过载保护内置过热保护，135±5°C停机，95±15°C恢复
NOM-2A-E开关型电动蝶阀执行器，扭矩：50Nm,运行时间@50Hz:15秒，功耗：40VA,防潮加热器功率：8W,手柄操作（手柄需另外配置）；带手柄
说明：
电源线和信号线建议分开，信号线建议采用屏蔽电缆，且长度不大于30m;
调节型执行器的出厂默认输入输出信号均为4~20mA。
蝶阀安装使用注意事项：
●安装后第一次使用或者长时间未使用（无水充满）的管道内壁会附有较多的铁锈，导致阀门扭矩增大，所以使用前将阀门完全打开，将管道完全冲刷后再开始正常使用。
●使用前请确保管道中的介质是中性液体，无腐蚀性溶液。
NOM-3A-E开关型电动蝶阀执行器，扭矩：80Nm,运行时间@50Hz:22秒，功耗：40VA,防潮加热器功率：8W,手柄操作（手柄需另外配置）；带手柄
NOM-4A-E开关型电动蝶阀执行器，扭矩：200Nm,运行时间@50Hz:39秒，功耗：110VA,防潮加热器功率：10W,手柄操作（手柄需另外配置）；带手柄
NOM-4B-E开关型电动蝶阀执行器，扭矩：200Nm,运行时间@50Hz:39秒，功耗：110VA,防潮加热器功率：10W,手柄操作（手柄需另外配置）；带手柄
NOM-5A-E开关型电动蝶阀执行器，扭矩：400Nm,运行时间@50Hz:29秒，功耗：170VA,防潮加热器功率：15W,手柄操作（手柄需另外配置）；带手柄
NOM-5B-E开关型电动蝶阀执行器，扭矩：400Nm,运行时间@50Hz:29秒，功耗：170VA,防潮加热器功率：15W,手柄操作（手柄需另外配置）；带手柄
NOM-6A-E开关型电动蝶阀执行器，扭矩：800Nm,运行时间@50Hz:47秒，功耗：180VA,防潮加热器功率：15W,手柄操作（手柄需另外配置）；带手柄
NOM-7A-E开关型电动蝶阀执行器，扭矩：1000Nm,运行时间@50Hz:47秒，功耗：230VA,防潮加热器功率：15W,手柄操作（手柄需另外配置）；带手柄
NOM-8A-E开关型电动蝶阀执行器，扭矩：1700Nm,运行时间@50Hz:34秒，功耗：440VA,防潮加热器功率：15W,手柄操作（手柄需另外配置）；带手柄
NOM-8B-E开关型电动蝶阀执行器，扭矩：1700Nm,运行时间@50Hz:34秒，功耗：440VA,防潮加热器功率：15W,手柄操作（手柄需另外配置）；带手柄
NOM-P1A-E调节型电动蝶阀执行器，扭矩：35Nm,运行时间@50Hz:11秒，功耗：40VA，防潮加热器功率：8W，手柄操作（手柄需另外配置）：带手柄
NOM-P2A-E调节型电动蝶阀执行器，扭矩：50Nm,运行时间@50Hz:15秒，功耗：40VA，防潮加热器功率：8W，手柄操作（手柄需另外配置）：带手柄
NOM-P3A-E调节型电动蝶阀执行器，扭矩：80Nm,运行时间@50Hz:22秒，功耗：40VA，防潮加热器功率：8W，手柄操作（手柄需另外配置）：带手柄
NOM-P4A-E调节型电动蝶阀执行器，扭矩：200Nm,运行时间@50Hz:39秒，功耗：110VA，防潮加热器功率：10W，手柄操作（手柄需另外配置）：带手柄
NOM-P4B-E调节型电动蝶阀执行器，扭矩：200Nm,运行时间@50Hz:39秒，功耗：110VA，防潮加热器功率：10W，手柄操作（手柄需另外配置）：带手柄
NOM-P5A-E调节型电动蝶阀执行器，扭矩：400Nm,运行时间@50Hz:29秒，功耗：170VA，防潮加热器功率：15W，手柄操作（手柄需另外配置）：带手柄
NOM-P5B-E调节型电动蝶阀执行器，扭矩：400Nm,运行时间@50Hz:29秒，功耗：170VA，防潮加热器功率：15W，手柄操作（手柄需另外配置）：带手柄
NOM-P6A-E调节型电动蝶阀执行器，扭矩：800Nm,运行时间@50Hz:47秒，功耗：180VA，防潮加热器功率：15W，手柄操作（手柄需另外配置）：带手柄
NOM-P7A-E调节型电动蝶阀执行器，扭矩：1000Nm,运行时间@50Hz:47秒，功耗：230VA，防潮加热器功率：15W，手柄操作（手柄需另外配置）：带手柄
NOM-P8A-E调节型电动蝶阀执行器，扭矩：1700Nm,运行时间@50Hz:34秒，功耗：440VA，防潮加热器功率：15W，手柄操作（手柄需另外配置）：带手柄
NOM-P8B-E调节型电动蝶阀执行器，扭矩：1700Nm,运行时间@50Hz:34秒，功耗：440VA，防潮加热器功率：15W，手柄操作（手柄需另外配置）：带手柄
